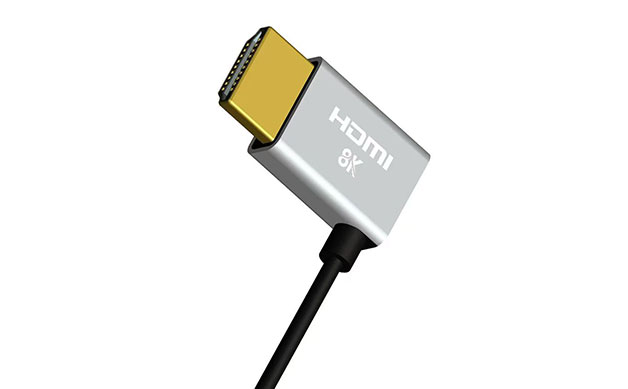

HDMI线束弯头连接线缆是一种在接头处呈90度或特定角度弯折的HDMI线材，主要解决设备背后空间狭小、直头线材难以插入或容易折损的问题，广泛用于电视壁挂、投影仪、电脑显卡、机顶盒、游戏主机等场景。

HDMI线束弯头常见结构类型

1、90°/270°弯头：插头短边朝上/下/左/右四个方向出线，可根据设备接口朝向选择，避免线材折弯受力。

2、45°斜角：介于直头与90°之间，适合轻度转角布线。

3、旋转弯头：插头角度可调，安装更灵活。

一体注塑 vs 金属压铸HDMI线束：注塑款成本低、重量更轻；金属外壳抗EMI、散热好，适合工业环境。

HDMI线束弯头连接线缆版本与带宽

1、HDMI 2.0：18 Gbps，4K@60Hz，HDR10，ARC

2、HDMI 2.1：48 Gbps，8K@60Hz/4K@120Hz，VRR、ALLM、eARC，需整条链路（源端-线材-显示端）均支持2.1才能发挥全部功能

HDMI线束线芯材质

1、无氧铜+多层屏蔽：性价比高，5-15m内稳定

2、光纤混合缆：百米级无损传输，抗电磁干扰，细软轻，无需外置供电，适合预埋或舞台布线

HDMI线束弯折/摇摆寿命

消费级要求：负重250g、±90°摆动≥8000次，传输无瞬断、外被无破损

HDMI线束最小弯曲半径

普通铜缆≥50mm，光纤混合缆约20mm，施工时避免小于该值，防止衰减或光纤折断

HDMI线束典型应用场景

超薄电视/激光电视壁挂：用90°弯头贴墙隐藏，厚度可压缩到1cm以内

投影仪吊架：选用上出线弯头+弹簧线，减少下垂应力

电脑显卡侧置接口：270°弯头避免线材折弯挡侧板

机柜/控制台密集布线：45°或旋转弯头，节省理线空间

影视拍摄/无人机监视：极细同轴弹簧弯头线，外径2.5-3.2mm，柔性高、重量轻
