HDMI线缆达到工艺EMI测试的条件，可通过在线缆外部添加磁环（铁氧体磁珠/共模扼流圈）实现，但设计方案需根据HDMI版本、干扰频段及布线环境综合设计。

过EMI的HDMI线线缆与磁环配合

屏蔽层接地：HDMI线缆的屏蔽编织层需与连接器金属壳360°端接，磁环套在屏蔽层外（或整体线缆外），形成"屏蔽+吸收"双重抑制。

避免饱和：磁环仅对共模电流有效，差模信号电流极小（mA级），通常不会导致饱和。若同时穿入电源线（如HDMI 5V供电），需确认磁环额定电流。

过EMI的HDMI线可以用哪些磁环

卡扣式磁环（Clip-on/Snap-on）：可拆卸，适合后期整改，适配线径5–13 mm，单件成本低至0.3元级，适合产线批量部署。

整体式磁珠（一体成型）：内径需紧密包覆线缆（建议内径比线缆外径大0.5–1 mm），屏蔽效能更高，但需线端未组装前穿入。

过EMI的HDMI线磁环安装位置

靠近端口/连接器端：磁环应尽可能靠近信号源端（Source）或接收端（Sink）的连接器出口处，此处共模电流最大，抑制效果最佳。

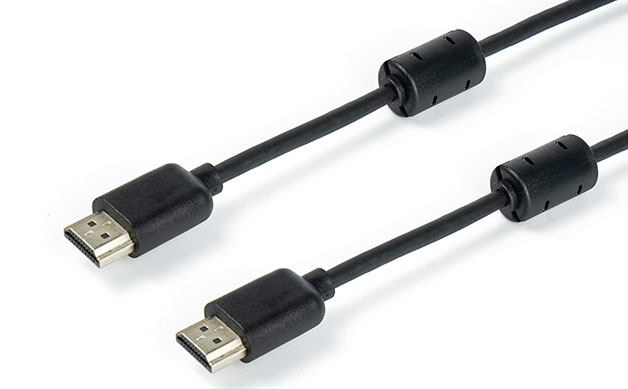

双端配置：对于长距离线缆（>1.5 m）或EMI裕量不足的情况，在线缆两端各套一个磁环，形成双向抑制。

避免中点悬空：长线缆若仅在中点加磁环，对两端辐射抑制有限。

过EMI的HDMI线适合哪些应用

4K/8K 超高清影音设备，连接 4K@60Hz、8K@60Hz 电视、显示器、投影仪

专业音视频安装与集成，会议室、培训教室的视频演示和远程会议系统

医疗与工业设备，医疗影像设备（对信号纯净度和EMC合规性要求极高）

当然，还有另一种能避免信号干扰，实现100%能过EMI的HDMI线，那就是光纤 HDMI（AOC），有需要的可以联系我们。
