厂家带你了解16K分辨率DP高清线束，16K分辨率DP高清线束是一整套“能把15360×8460@60Hz画面从显卡端到显示器端完整、稳定、无失真地送过去”的系统级线材，满足DisplayPort 2.0/2.1的80Gbps UHBR20满血带宽，并拿到VESA的DP80认证。带宽 80 Gbps（UHBR20），有效数据率 77.4 Gbps，才能点亮 15360×8460@60 Hz（DSC 压缩）或 8K@120 Hz ，差分信号线 4 组（主链路 4×HBR3/HBR4），辅以 1 组 AUX 通道与热插拔检测线。

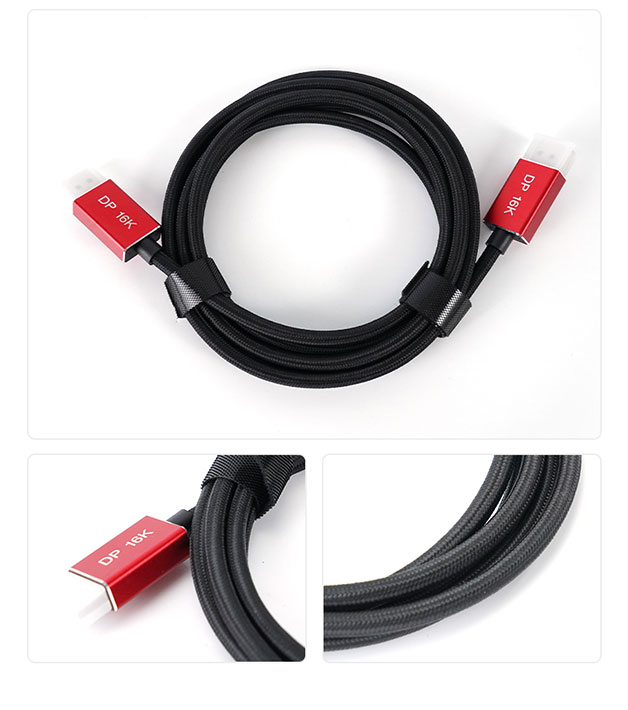

一、16K分辨率DP高清线束结构

导体：镀银或镀锡铜，20AWG以内，降低插入损耗

屏蔽：铝箔+金属编织+地线三层，抗EMI>90dB

外壳：铝合金+铁壳镀镍，锁扣拉力≥50N，工业场景可过1000h盐雾

光纤版本：有源光电混合缆，最长30m仍可跑满80Gbps，但不可大角度弯折

二、16K分辨率DP高清线束使用注意事项

显卡与显示器两端都必须支持DP 2.0/2.1，否则自动降速到DP 1.4档

铜线尽量≤1.5m，2m以上建议直接上光纤，避免信号衰减

多屏串联（MST）时，总带宽共享80Gbps，16K只能单屏，双屏会降到8K

三、目前16K分辨率DP高清线束有哪些应用

多屏拼接 / 数字标牌墙

展览、演播厅、指挥大厅常用 4×4 或 8×2 的 4K 面板拼成 15360×8640 巨幅画面；利用 DP 2.1 的 MST 菊花链，一条主线从主机输出，最多可串 3–4 台显示器，减少 70% 线材并保证 60 Hz 无撕裂 。

电竞与高帧率游戏

RTX 4090、RX 7900 等显卡+DSC 可在 4K@240 Hz、8K@120 Hz 下运行；DP 2.1 线束 80 Gbps 余量保证未来 16K 大屏或超宽 10K 电竞显示器升级空间，同时原生支持 Adaptive-Sync，降低画面卡顿 。
