工业VGA线束线缆是专为工业场景设计的模拟视频传输线，仍广泛用于工控机、PLC人机界面、数控面板、监控显示器等设备，工业控制场景中VGA转VGA线的应用优势在长期使用可靠性高。

工业VGA线束与一般VGA线缆区别不大：

1、传统设备保留15针D-Sub（HD15）接口，VGA线即插即用，无需转换；

2、布线长度可定制1-30m，现场穿管、拖链、桥架灵活；

3、相比数字方案成本更低，适合大批量部署。

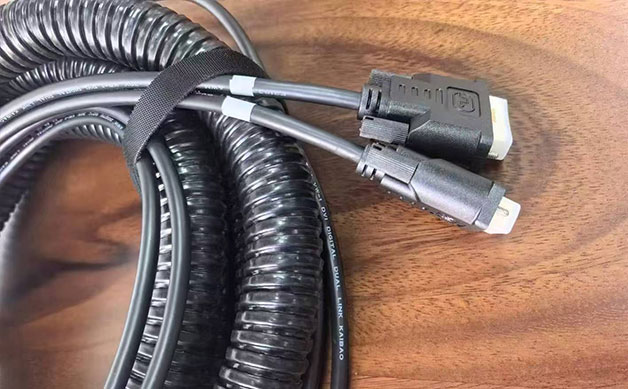

工业VGA线束典型结构

1、导体：无氧铜（OFC）28AWG单支或7股绞合，电阻低、趋肤效应小

2、绝缘：发泡PE/高密度PE，介电常数εr≈1.5-2.1，降低损耗与延迟

3、同轴对：RGB三色各用独立75Ω同轴，HV同步单独屏蔽，特性阻抗75Ω±5%，250MHz衰减≤20dB/100m

4、屏蔽：铝箔100%包覆+镀锡铜编织≥85%密度，屏蔽效能≥90dB@100MHz；高端型号加磁环或独立地线抑制共模干扰

5、护套：阻燃PVC或低烟无卤（LSOH），耐油、耐弯折≥20000次，工作温度-20~+70℃

6、接头：HD15公/母镀金3µm，注塑+螺丝锁定，插拔寿命≥5000次

工业VGA线束适合哪些应用

1、工业控制台/机柜：工控机、PLC-HMI、DCS工作站普遍保留HD-15 VGA口，VGA线即插即用，无需转接驱动；配合锁固螺丝或防脱支架，可抵御机柜振动 。

2、产线监控与SCADA大屏：10–30 m距离内，双层屏蔽（铝箔＋铜网≥90%）+镀金插头可保证-20°C~70°C环境下图像无抖动、无色偏；布线成本低于HDMI/DP延长方案 。

3、数控与机床操作面板：高频火花、变频器等严重电磁干扰场合，使用特性阻抗75Ω±3Ω、低电容≤35 pF/m的工业VGA线，实测250 MHz插入损耗≤0.3 dB/m，RGB眼图抖动≤0.15 UI，可确保精密加工画面清晰 。

4、轨道交通与车载监控：车辆电源12–36 VDC、强烈振动与温度循环条件下，VGA线采用注塑成型接头、纯铜24AWG芯线、外加磁环滤波，插拔寿命≥5000次，连续运行5年以上无失效记录 。

5、机器视觉与质检工位：短距离（≤15 m）传输时，配合低烟无卤护套、FEP绝缘的VGA线，可满足洁净室阻燃、耐油、抗弯折>2000次的拖链要求，保证摄像头实时图像无花屏 。
