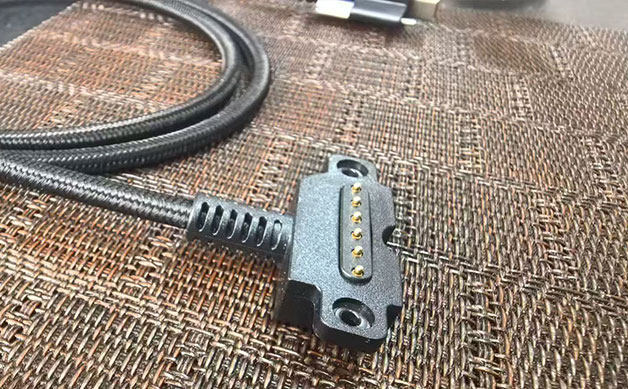

POGO PIN 充电线束线缆是把“弹簧针（Pogo Pin）”作为对接端子、再与导线、磁吸或塑胶壳体等二次组装而成的一种特种线束，兼具“高寿命、低接触电阻、抗震动、可大电流快充、体积小巧”等优点，已大量替代传统插拔连接器，成为智能穿戴、车载、医疗、POS、工业测试等场景的主流充电/数据方案。

POGO PIN充电线束结构

Pogo Pin充电线束端子（公头/母座）

针头：黄铜/BeCu 车削后镀金（3–30 µ″ 可选），保证 20 mΩ 以下接触电阻。

弹簧：SUS SWP，弹力 30–120 g 可选，寿命 1×10⁴–1×10⁵ 次。

针管：黄铜或磷青铜，分“平底 / 插板 / 焊线 / 折弯 / 双头 / 螺纹”六大外形，内部又有“斜面、斜面+滚珠、反钻孔、双接触”四种结构，对应不同电流与空间要求 。

Pogo Pin充电线束线束部分

导体：0.05 mm²～0.5 mm²（30–20 AWG）镀锡铜，可追加 200D 凯夫拉抗拉纤维。

绝缘：UL 1007/1569 PVC 或铁氟龙，额定 60 V～300 V，耐温 80 ℃～150 ℃。

屏蔽：铝箔+编织 85% 覆盖率，用于 USB2.0/3.0 高速数据对。

外被：TPE、TPU、硅胶可选，满足 IP67–IP68 防水、UV-Resistant、阻燃 UL94 V0。

Pogo Pin充电线束磁吸组件（可选）

N52 钕铁硼环形磁铁，吸力 0.5–2 kgf，可设计“同极防呆”或“阶梯定位”结构，实现 0.3 s 盲插吸附 。

Pogo Pin充电线束输出接口

常见 USB-A、USB-C、Micro-USB、DC 5.5×2.1、JST、Molex、杜邦 2.54 mm 等；也可直接做 PCB 金手指或 FPC 连接器 。

Pogo Pin充电线束规格

2 Pin：最大 5 A/30 V，适合纯充电（智能手环、TWS 耳机）。

4 Pin：2 A + USB2.0 480 Mbps，适合“充电+数据”二合一（POS 机、平板）。

10 Pin：3 A/20 V PD60 W，支持 USB2.0 数据（iPad 零售终端、警务通）。

18 Pin：5 A/20 V PD100 W，可跑 USB3.2 Gen1 5 Gbps（AR/VR 头显）。

极限定制：单针 10 A、4 针并联 40 A，用于车载 PD3.1 240 W 快充 。

Pogo Pin充电线束应用场景

消费电子：智能手表、手环、TWS 耳机、电子烟——要求 1 mm 低高度、防汗、10 000 次插拔 。

车载电子：HUD、行车记录仪、智能座椅——需满足-40 ℃～+125 ℃、抗 4 g 振动、IP67 防水 。

医疗设备：助听器、体温贴、便携超声——低接触电阻＜20 mΩ，生物相容性，ISO10993。

零售/POS：iPad 磁吸底座、自助收银——PD 快充 + 10 000 次插拔寿命 。

工业测试：PCBA 功能治具、模组化设备——高频 1 000 次/天，需双头式或浮动针座。
